Водопонижение иглофильтрами

Иглофильтры представляют собой компактные трубчатые устройства, которые позволяют осушать грунт на ограниченной площади котлована за счёт создания локальной зоны пониженного давления. Такая техника особенно востребована при разработке выемок глубиной до пяти метров на рыхлых основаниях, где традиционные методы откачки оказываются менее точными.

Принцип работы иглофильтров в строительном водопонижении

Водопонижение строительной площадки

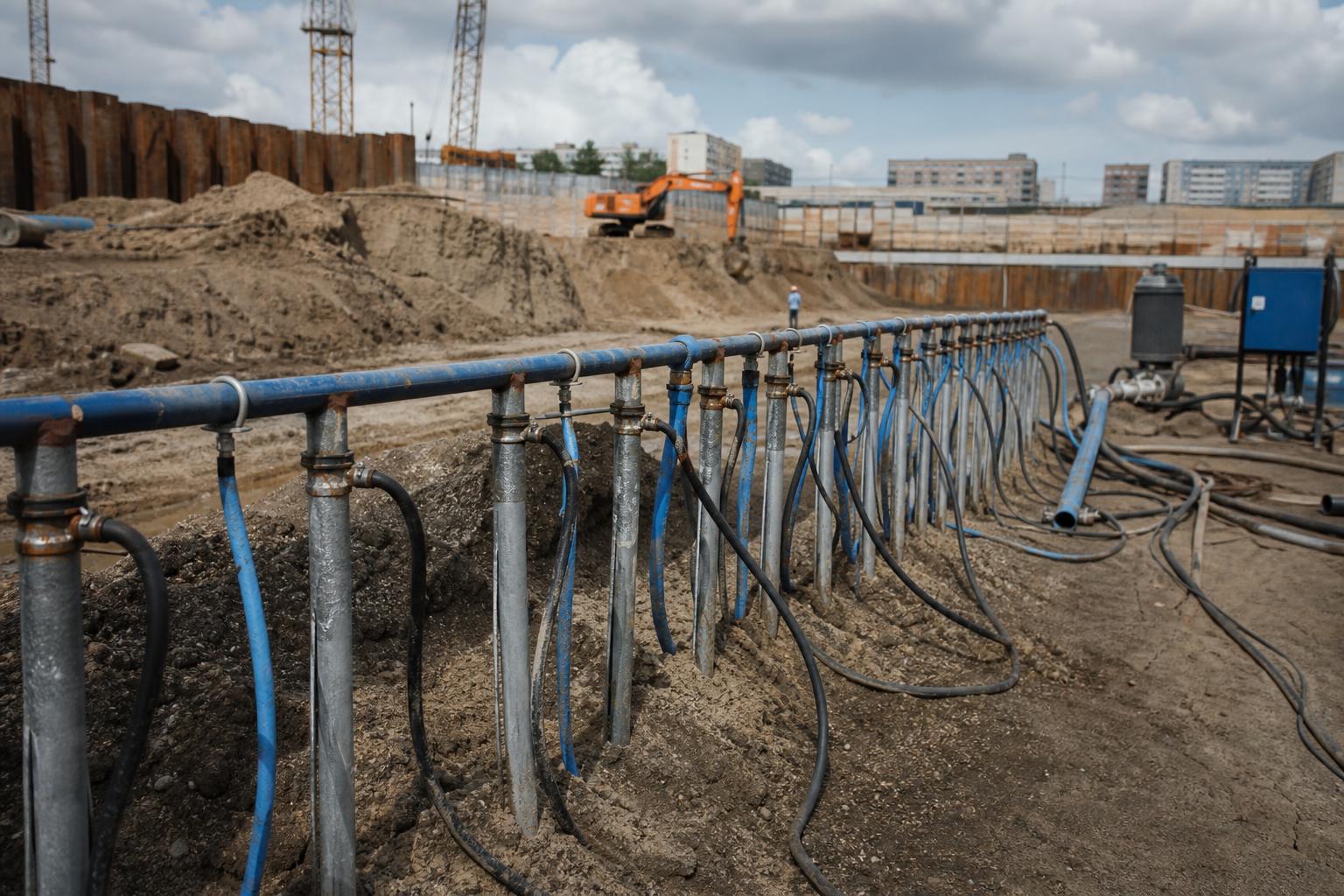

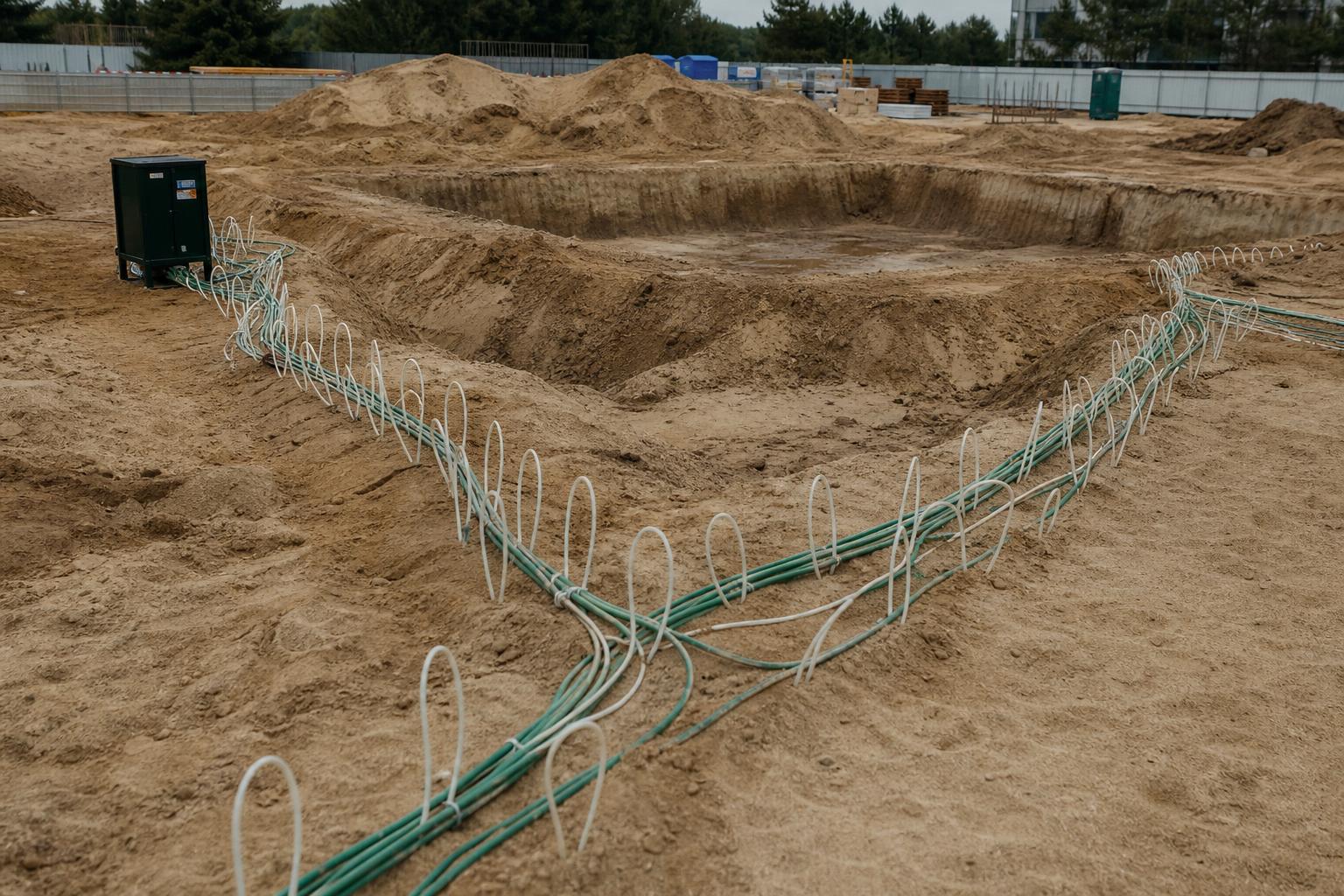

Основная задача сводится к созданию вокруг котлована замкнутого контура из вертикальных труб с фильтрующей частью в нижней зоне. При подключении к вакуумной станции вода из пор грунта поступает в трубы и отводится за пределы площадки. Это позволяет поддерживать уровень грунтовых вод ниже дна выемки на время выполнения земляных и фундаментных работ.

Компактность и небольшой вес оборудования в пределах 700 кг упрощают доставку и монтаж даже на стеснённых городских площадках.

Метод эффективен на песчаных и супесчаных грунтах с коэффициентом фильтрации от двух до сорока метров в сутки. При таких условиях одна колонна труб длиной до 8,5 метра и диаметром 46–50 мм способна обслуживать значительную зону влияния. На практике количество устанавливаемых иглофильтров варьируется от 25 до 150 штук в зависимости от размеров котлована и требуемого снижения уровня воды.

Первый тип систем оптимален при необходимости понизить воду не более чем на пять метров, главным образом на рыхлых грунтах с коэффициентом фильтрации до тридцати метров в сутки. В этом диапазоне достигается устойчивая работа без риска обрушения стенок выемки.

Расчёт параметров начинается с определения требуемой глубины осушения и свойств грунта. Затем подбирают шаг расстановки фильтров и мощность насосной станции. Такой подход позволяет заранее оценить общее число элементов и примерную стоимость работ, избегая перерасхода ресурсов.

Технология монтажа и эксплуатации системы иглофильтров

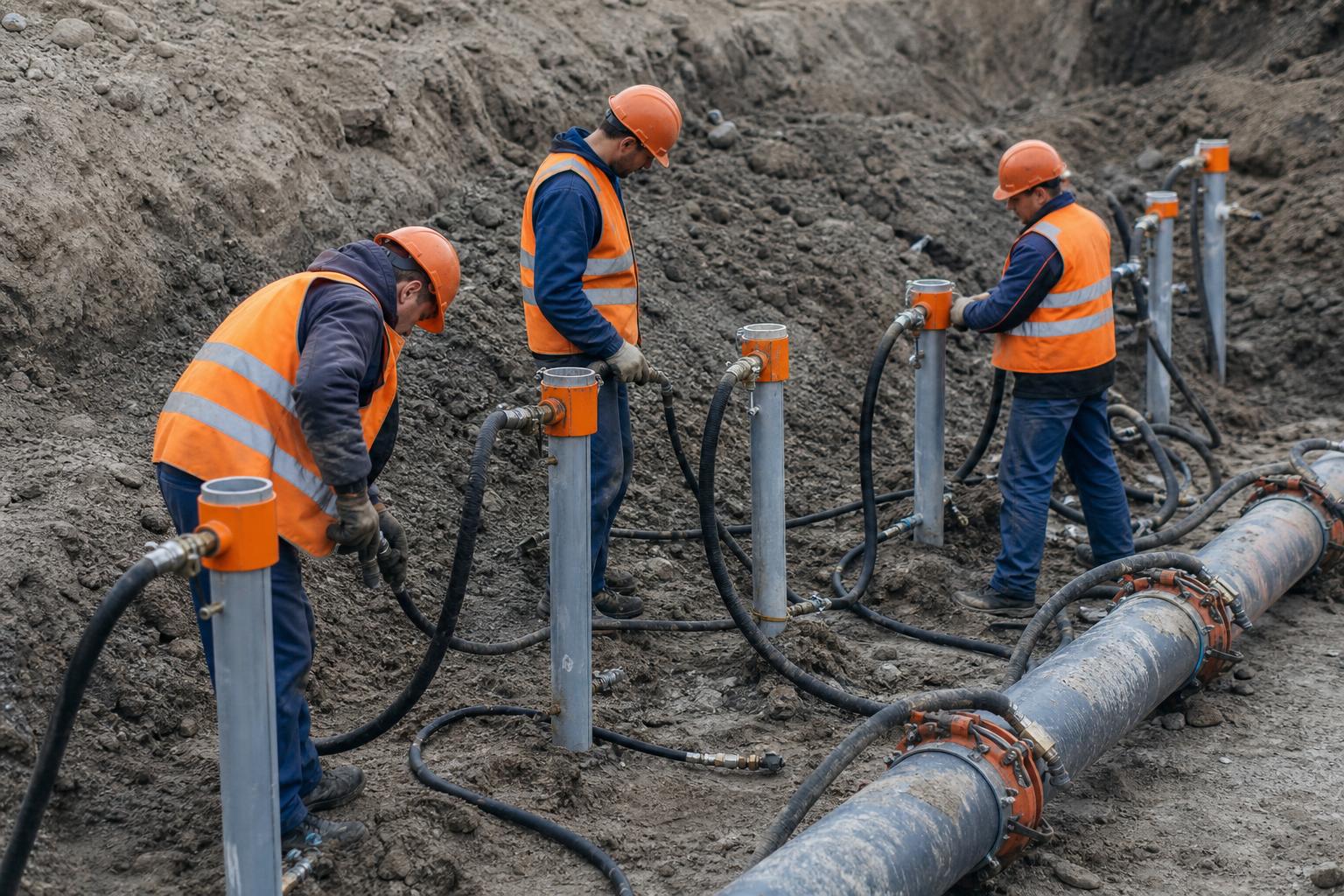

Монтаж начинается с разметки точек погружения по периметру котлована с учётом расчётного шага. Трубы опускают в грунт гидравлическим или вибрационным способом, при этом нижняя часть с фильтрующей обсыпкой размещается на проектной отметке ниже дна выемки. После установки всех элементов их соединяют с коллектором, который подводят к вакуумной насосной станции.

Эксплуатация системы включает запуск насосов, создание вакуума и постепенное понижение уровня грунтовых вод. В первые часы производительность может быть ниже проектной из-за необходимости заполнения пор грунта. Полный выход на расчётный режим обычно происходит в течение одного-двух дней при правильной герметизации соединений.

В ходе работ регулярно проверяют герметичность стыков и состояние фильтров. При появлении признаков заиливания проводят промывку или замену отдельных элементов. Такая технология позволяет поддерживать сухое дно котлована на протяжении всего периода земляных и фундаментных работ без дополнительных затрат на перемонтаж.

При сезонных колебаниях уровня грунтовых вод систему можно временно отключать или усиливать отдельные участки. Это особенно важно на площадках с неравномерным водопритоком, где требуется гибкая регулировка вакуума на разных ветках коллектора.

Расчет параметров иглофильтрового водопонижения

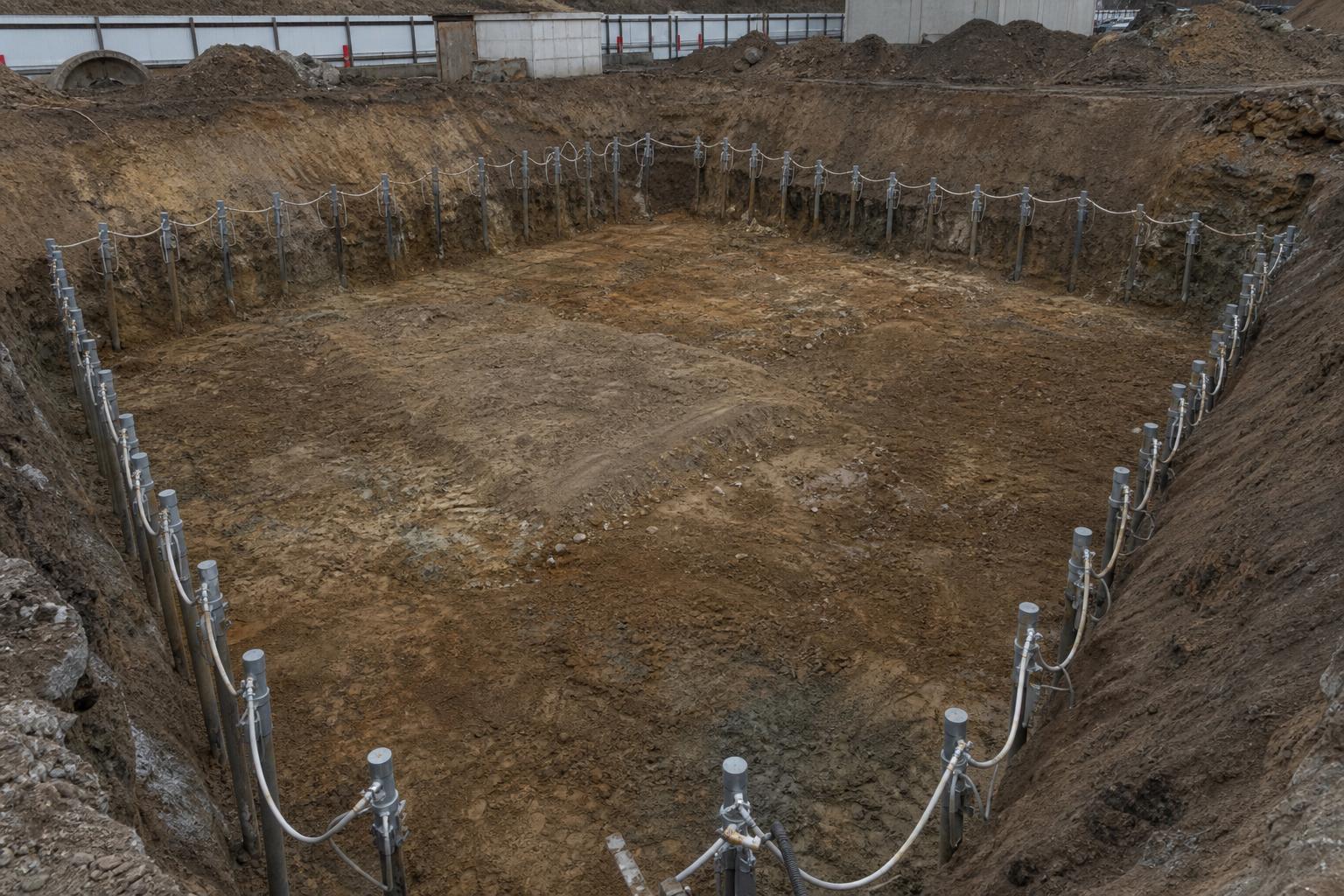

Определение количества и размещения элементов начинается с анализа свойств грунта и требуемой глубины осушения. Специалисты оценивают коэффициент фильтрации, чтобы подобрать оптимальный шаг между фильтровыми колоннами и мощность насосной станции. Такой подход помогает избежать избыточного монтажа оборудования и связанных с ним затрат на работы.

В расчёт включают данные о притоке грунтовых вод и площади котлована. На основе этих сведений определяют производительность вакуумных насосов и длину коллекторных линий. Правильный подбор позволяет системе выйти на проектный режим без лишних простоев в ходе работ по понижению уровня.

Примерный расчёт для типового объекта показывает, что дистанция между точками установки зависит от проницаемости грунта. На песчаных основаниях шаг чаще всего составляет 1,5–2 метра, что обеспечивает равномерное понижение воды по всей зоне влияния. Для супесей интервал может увеличиваться до 2,5 метров при сохранении требуемого результата.

Учёт сезонных колебаний уровня грунтовых вод помогает скорректировать параметры заранее. Это снижает риск перерасхода ресурсов во время работ и обеспечивает стабильную работу системы на всём этапе строительства.

Стоимость работ по водопонижению иглофильтрами

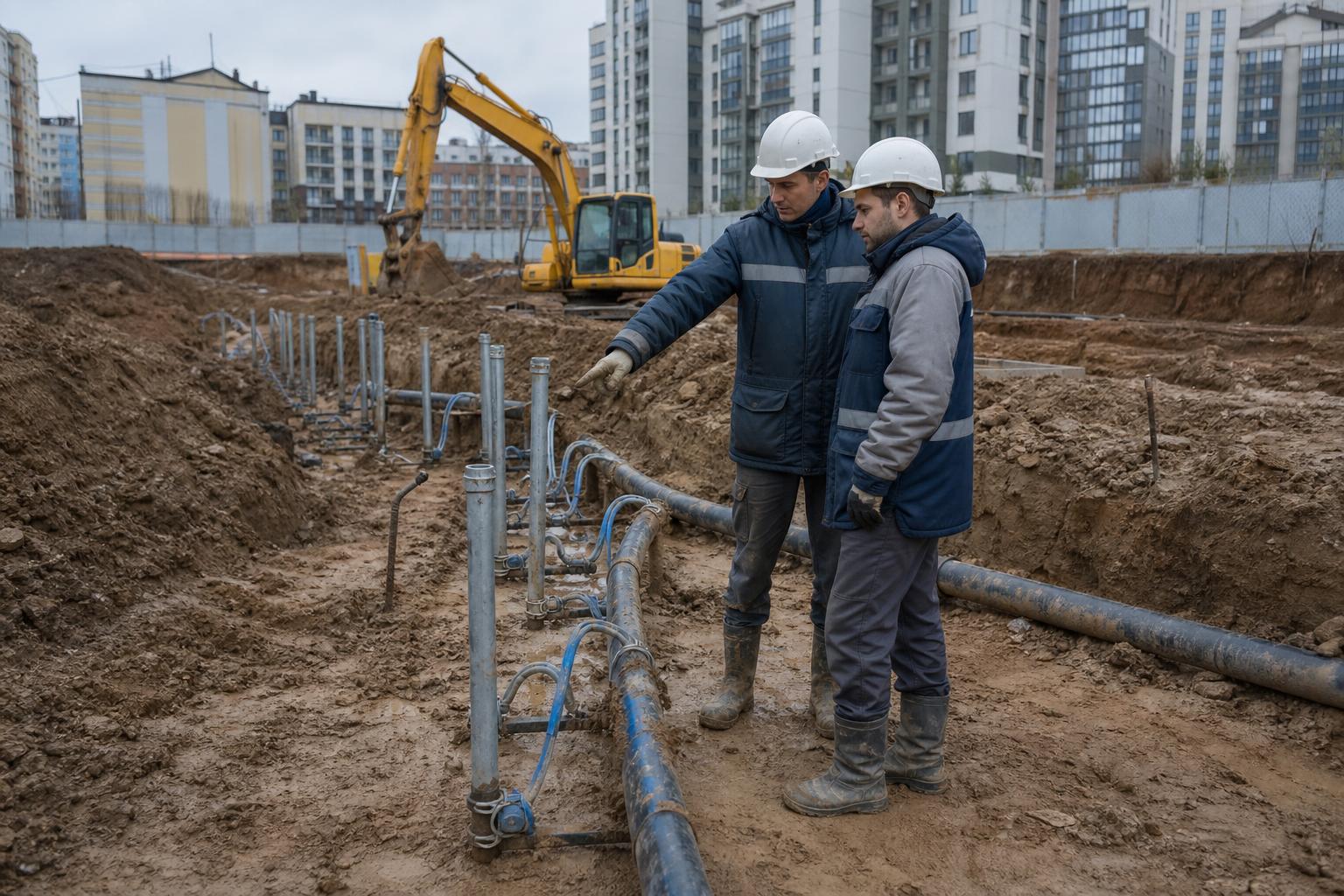

Формирование бюджета начинается с оценки объёма предстоящих работ и особенностей площадки. Основные статьи расходов включают доставку и монтаж оборудования, а также последующую эксплуатацию системы в течение всего периода осушения. Такой подход позволяет заранее спланировать затраты без неожиданных перерасходов.

На итоговую цену влияют размеры выемки, свойства грунта и продолжительность использования техники. В сложных условиях может потребоваться дополнительная фильтровая обсыпка или усиление отдельных участков, что отражается на общем расчёте. Правильный подбор параметров на этапе проектирования помогает оптимизировать расходы.

Сравнение разных способов осушения показывает, что иглофильтровый вариант часто оказывается экономичнее при средних глубинах и песчаных основаниях. Другие решения могут требовать больше времени на подготовку или демонтаж, увеличивая общие затраты на работы.

Учёт всех факторов позволяет заказчику выбрать оптимальное решение для конкретного объекта. Грамотное планирование снижает риски простоев и помогает завершить работы в установленные сроки без дополнительных вложений.

Заключение

Учёт веса техники до 700 кг и длины колонны до 8,5 метра помогает быстро организовать доставку и монтаж на ограниченных площадках. Правильный подбор количества иглофильтров от 25 до 150 штук и шага установки 1,5–2 метра на песке или до 2,5 метров на супесях обеспечивает стабильное понижение уровня грунтовых вод без лишних затрат на работы.

Перед началом работ оцените параметры грунта и размеры котлована, чтобы подобрать оптимальную конфигурацию системы. Обратитесь к специалистам для точного расчёта и монтажа — это позволит завершить осушение в срок и без перерасхода бюджета.
